Umbau eines TiWa 49

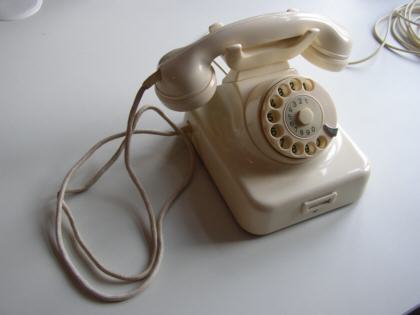

Ein TiWa 49 ist ein Telefonmodell, das sowohl im Tisch- als auch im Wandbetrieb eingesetzt werden kann. Der Umbau ist ohne größere technische Kenntnisse innerhalb von wenigen Minuten möglich. Einen Schraubenzieher benötigt man allerdings schon.

1. Gehäuseschrauben lösen

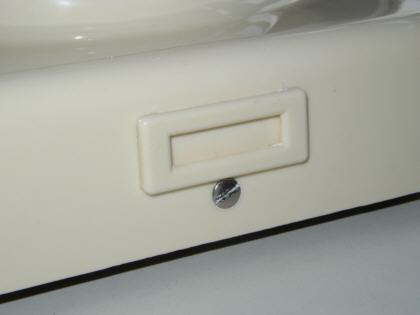

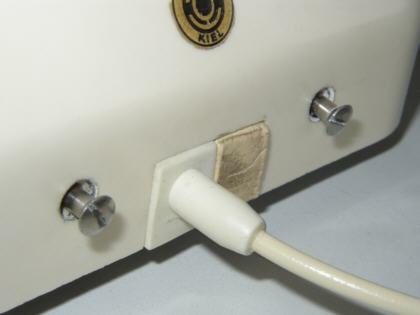

Bevor man beginnt sollte man das Papierschild mit der eigenen Telefonnummer aus dem Schilderrähmchen entfernen, es muss später an einer anderen Stelle wieder eingesetzt werden. Im ersten Arbeitsschritt muss man die Schrauben vorn und hinten am Gerät lösen. Sie lassen sich nicht ganz entfernen, sondern bleiben im Gehäuse stecken (praktisch – so kann man sie nicht verlieren).

Nun kann man die Gehäusekappe vorsichtig abnehmen. Achtung: der Numemrnschalter befindet sich in der Gehäusekappe und ist durch ein Kabel mit der Schaltung auf der Grundplatte verbunden. Dir Verbindung braucht für den Umbau nicht gelöst zu werden!

2. Nummernschalter-Rahmen drehen

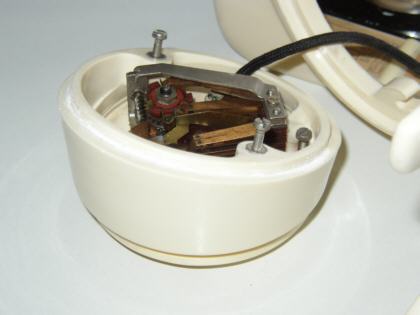

Die Halterung des Nummernschalters ist ein Kunststoffteil in Form eines abgeschrägten Kreiszylinders. Sie ist auszubauen und anders herum wieder einzusetzen. Zu diesem Zweck sind zwei Schrauben zu lösen. Der Nummernschalter bleibt während dieses Vorgangs in der Halterung eingebaut.

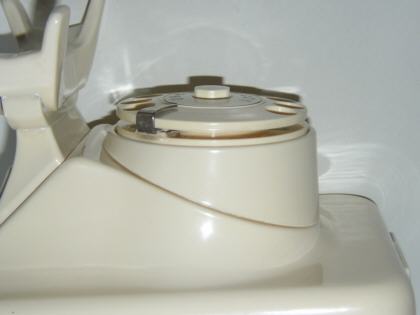

Nach dem Drehen sollte die Lage des Nummernschalters parallel zur Grundplatte sein (siehe Abbildung links).

3. Nummernschalter drehen

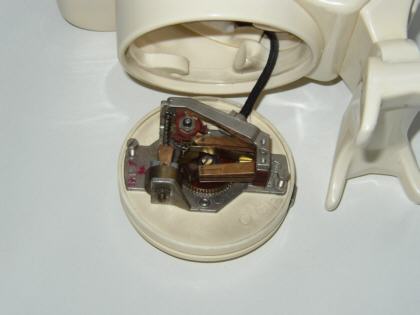

Nach dem Drehen des Nummernschalter-Rahmens ist der Nummernschalter verkrhrt herum. Auch er muss ausgebaut und anders herum wieder eingesetzt werden. Zu diesem Zweck genügt es, die beiden Schrauben, die den Nummernschalter halten, zu lockern (und nicht komplett herauszuschrauben).

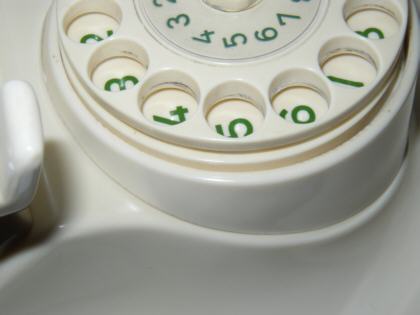

Nun sollte der Nummernschalter richtig herum sitzen (siehe Abbildung links)

4. Gabelträger drehen

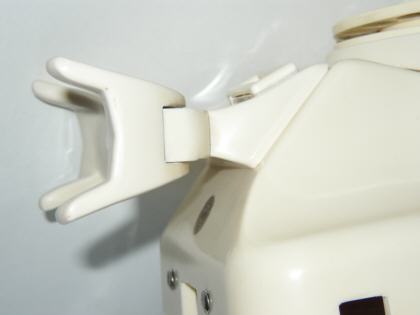

Im vorerst letzten Schritt muss die Gabel in ihrer Lage verändert werden. Die Halterung der Gabel muss dazu ebenfalls in ihrer Position gedreht werden. Auch diese wird lediglich durch zwei Schrauben gehalten. Die Position der Gabel liegtd ann ebenfalls parallel zur Grundplatte (siehe Abbildung links).

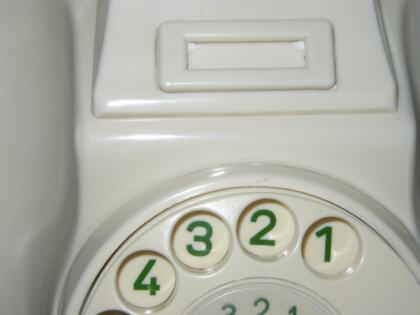

Das Rähmchen für die Telefonnummer kann dann bestückt werden.

5. Wandhalterung befestigen

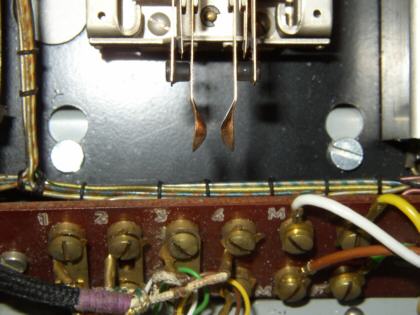

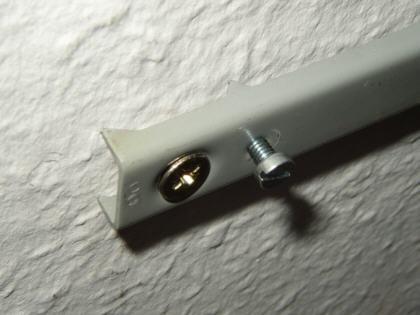

Für die Wandhalterungsschiene gibt es im Apparat zwei entsprechende Löcher in der Bodenplatte. Zunächst sollte man die Halterung an der Wand befestigen, hierfür sind die äußeren Löcher der Wandhalterung vorgesehen. In die inneren Löcher kommen die Schrauben, die den Apparat tragen.

Leider werden die Wandhalterungsschienen nicht immer mit den Apparaten zusammen aufbewahrt, so dass sie sich im Laufe der Zeit von den Apparaten entfernen können. beim kauf eines TiWa sollte man also auf das Vorhandensein der Schiene achten. Falls sie vorhanden ist, wurde sie üblicherweise unter den Apparat geschraubt.

fertig...

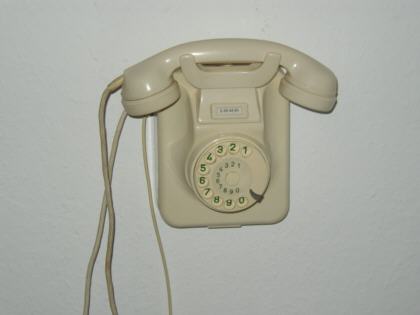

...und so sieht das Ergebnis aus. Für den Umbau von der Wand- zur Tischverson ist diese Anleitung einfach von unten nach oben zu lesen.
